Полностью автоматический трубогибочный станок серии S с ЧПУ и дополнительной функцией моделирования

Назад

Особенности

Основные параметры

Видео

Отраслевые приложения

Свяжитесь с нами

Особенности

Автоматизация и эффективность

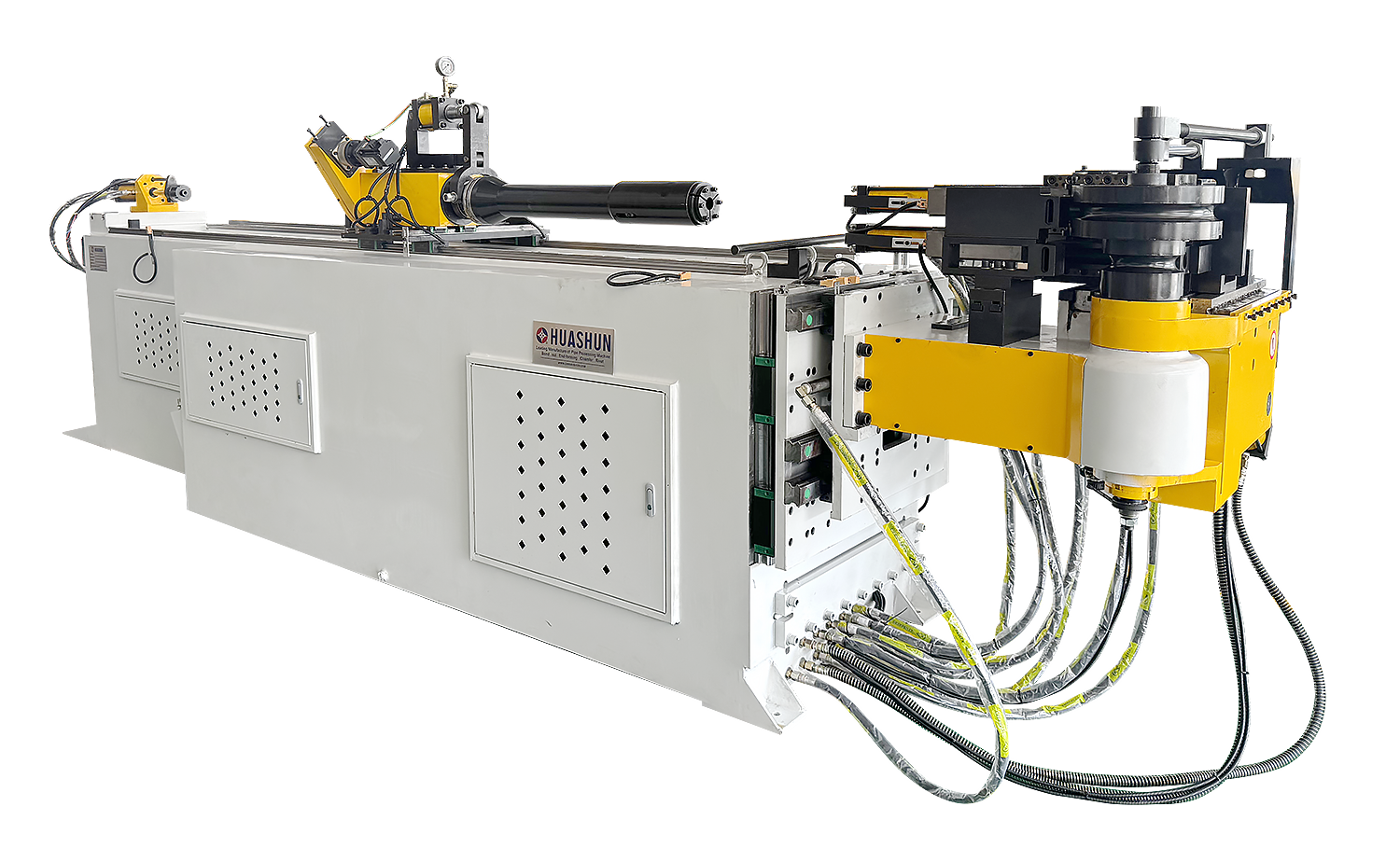

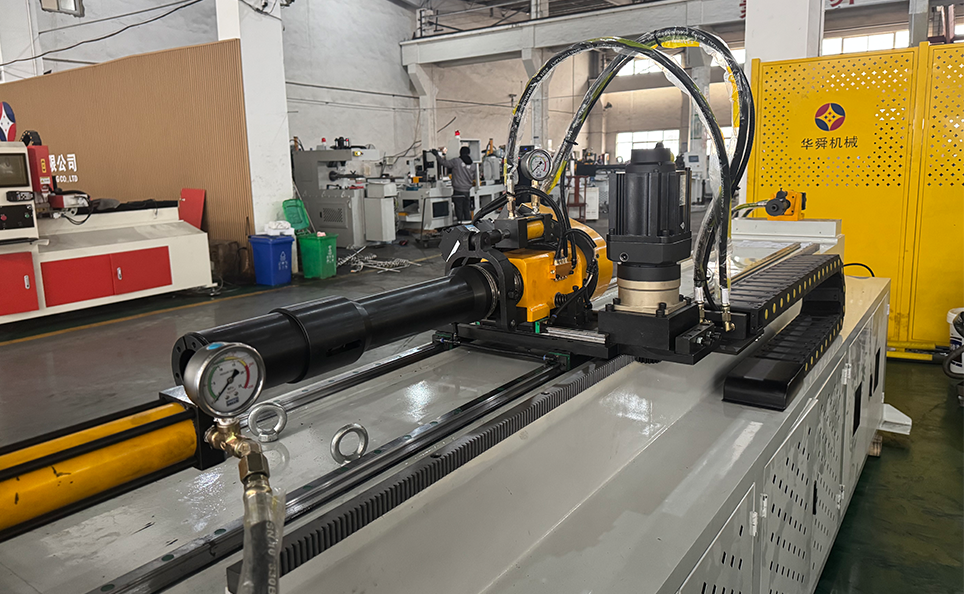

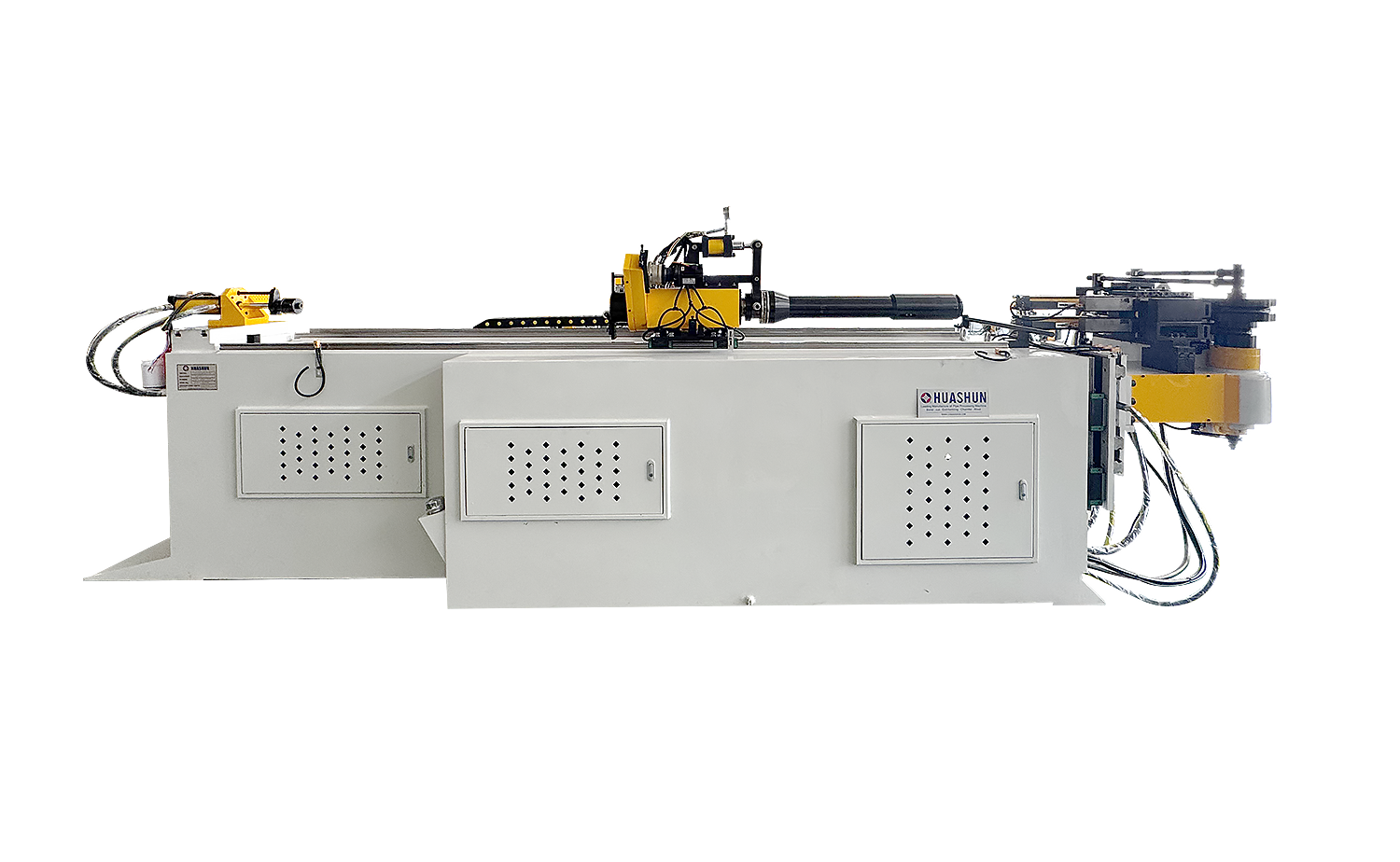

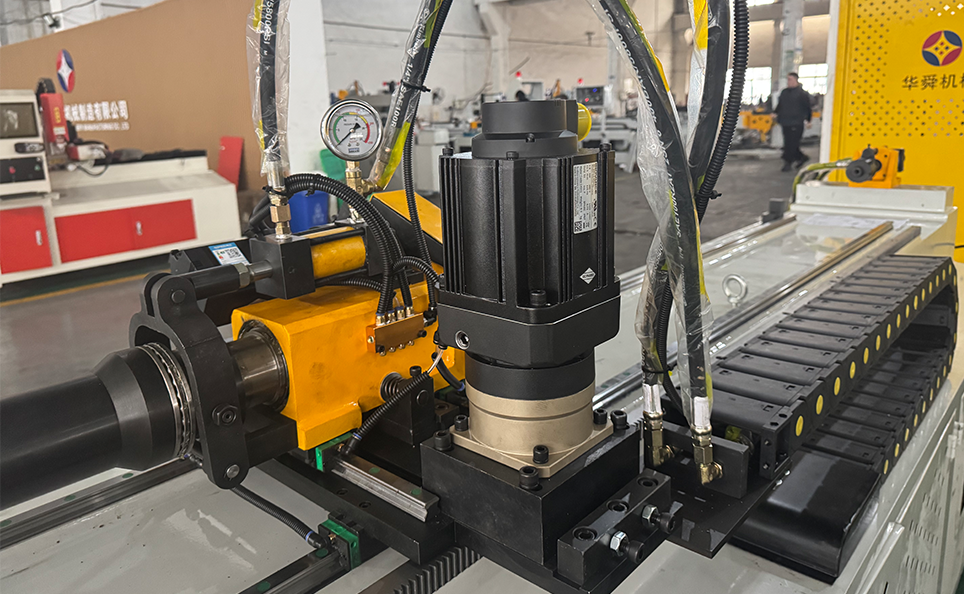

SB-38CNC — автоматизированный трубогибочный станок, сочетающий точность и доступность. Благодаря трем программируемым осям он использует серводвигатели для подачи и вращения, обеспечивая превосходную производительность и высокую точность.

Возможность изгиба

Выбирайте между гидравлической гибкой труб и методами гибки труб с сервоуправлением и ЧПУ в зависимости от потребностей вашего применения. Каждый гибочный пакет поддерживается гидравлической штамповочной матрицей, что обеспечивает оптимальное качество гибки.

Особенности системы

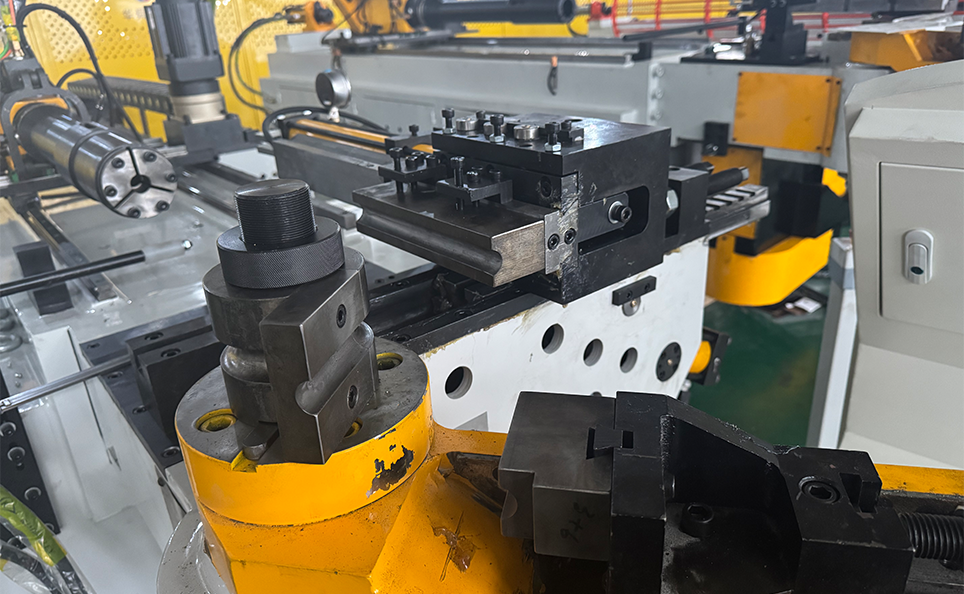

Система смазки оправки помогает поддерживать плавную работу, а гнезда для скребка, зажима и пресс-формы способствуют равномерным и высококачественным изгибам. Машина также оснащена централизованной системой смазки для смазывания всех движущихся частей, что снижает износ и повышает надежность.

Управление и охлаждение

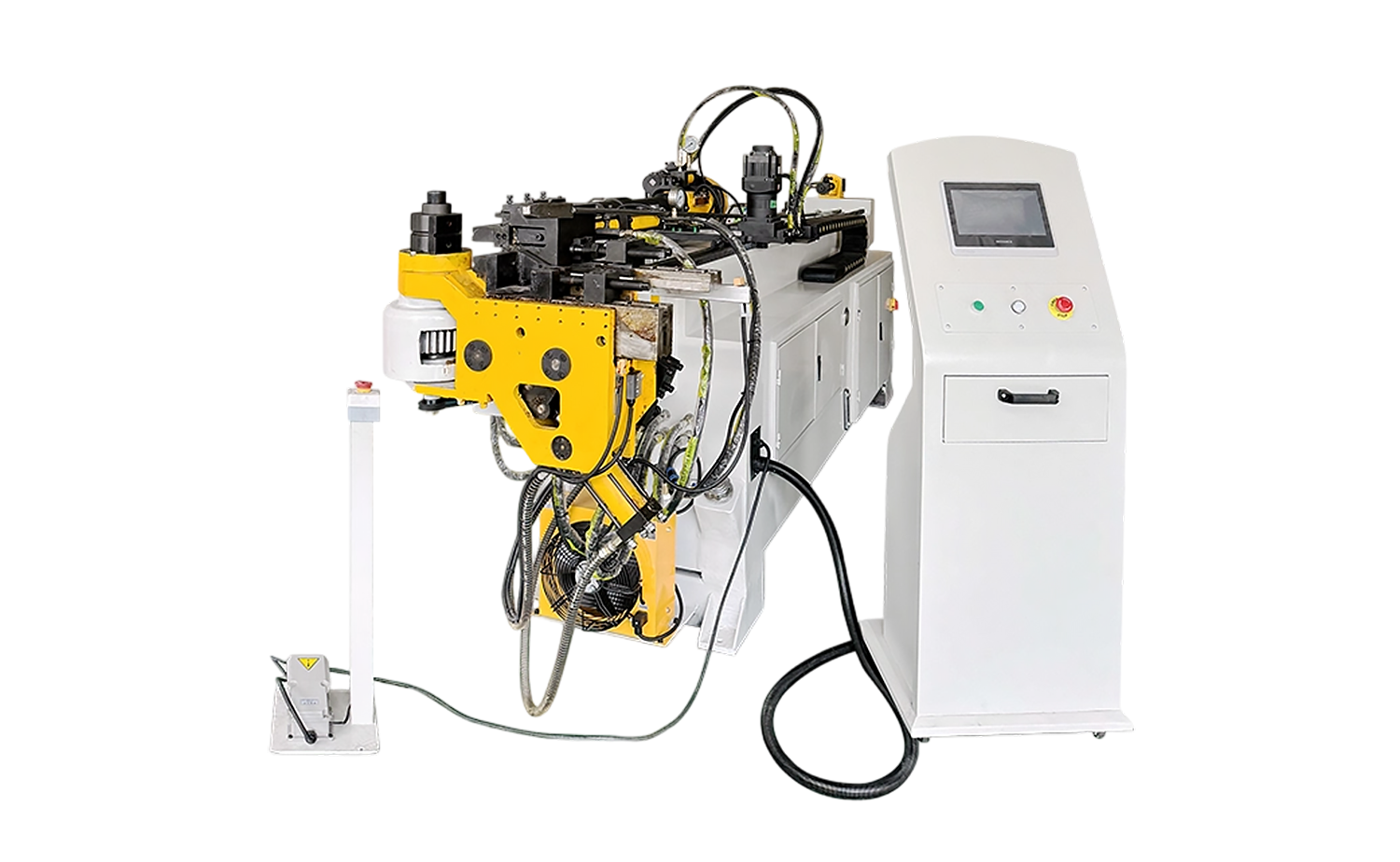

Удобная система ПЛК с сенсорным экраном упрощает эксплуатацию: доступны как автоматический, так и ручной режимы. Электрический вентилятор охлаждения шкафа помогает регулировать температуру, обеспечивая стабильную работу машины.

Таблица параметров

Основной технический параметр

Модель СБ-38ЧПУ СБ-50ЧПУ СБ-63ЧПУ
Мягкая сталь 38×2,0 т 50×2,5 т 63×3,5 т
Нержавеющая сталь 32×1,8 т 45×2,0 т 50×2,0 т
Макс. Прямоугольная труба 32×1,8 т 32×1,8 т 50×2,5 т
Макс. Радиус изгиба 200 мм 250 мм 300 мм
Макс. Угол изгиба 190° 190° 190°
Макс. Эффективная длина оправки 2500 мм 2500 мм 2800 мм
Точность изгиба ±0,1° ±0,1° ±0,1°
Скорость изгиба 150 мм/с 150 мм/с 100 мм/с
Точность кормления ±0,1 мм ±0,1 мм ±0,1 мм
Скорость подачи 1000 мм/с 1000 мм/с 950 мм/с
Точность вращения ±0,1° ±0,1° ±0,1°
Скорость вращения 200 мм/s 200 мм/s 180 мм/с
Макс. Радиус изгиба Difference 80 50 65
