Полностью автоматический многорадиусный трубогибочный станок серии M с ЧПУ

Назад

Особенности

Основные параметры

Видео

Отраслевые приложения

Свяжитесь с нами

Особенности

Точность и контроль

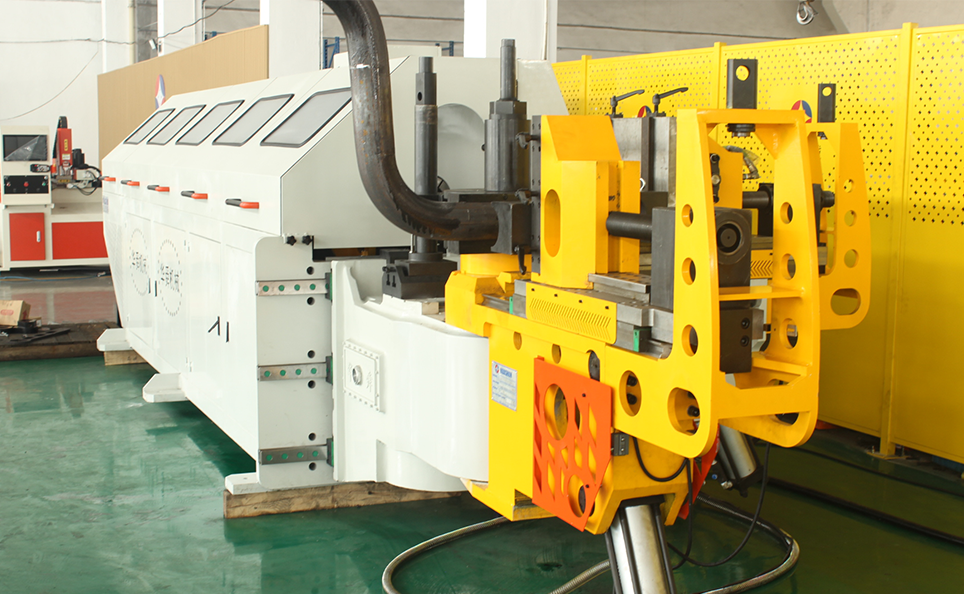

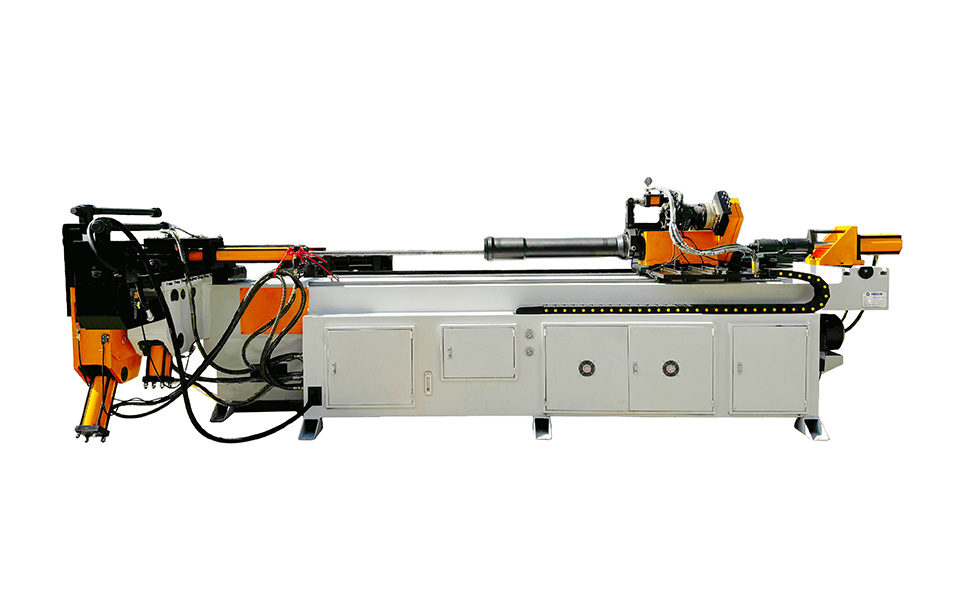

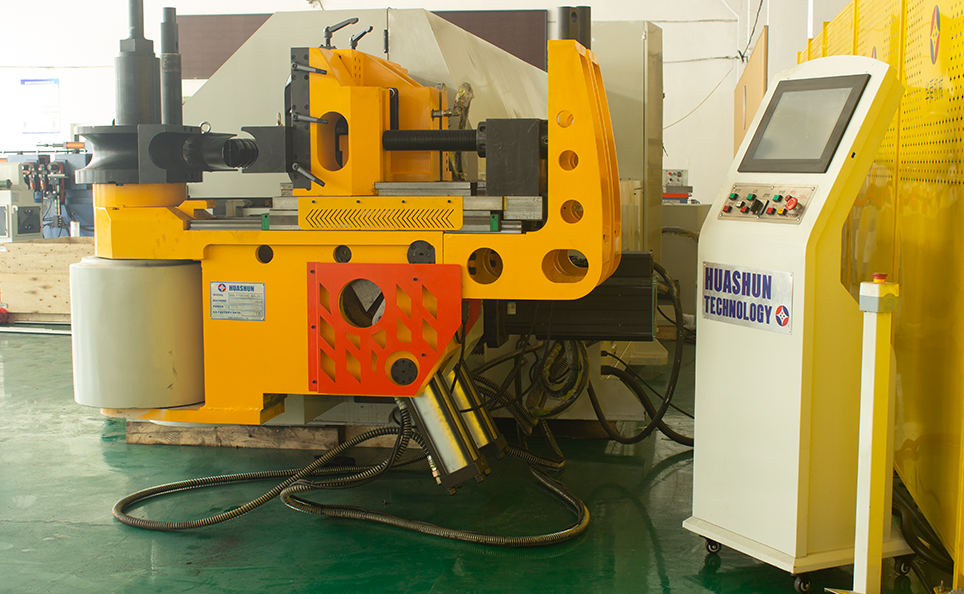

SB-75CNC — это экономичный, полностью автоматический трубогибочный станок, обеспечивающий высокоточную гибку. Три программируемые оси, приводимые в действие серводвигателями подачи и вращения, обеспечивают точный изгиб различных материалов.

Гибкие варианты гибки

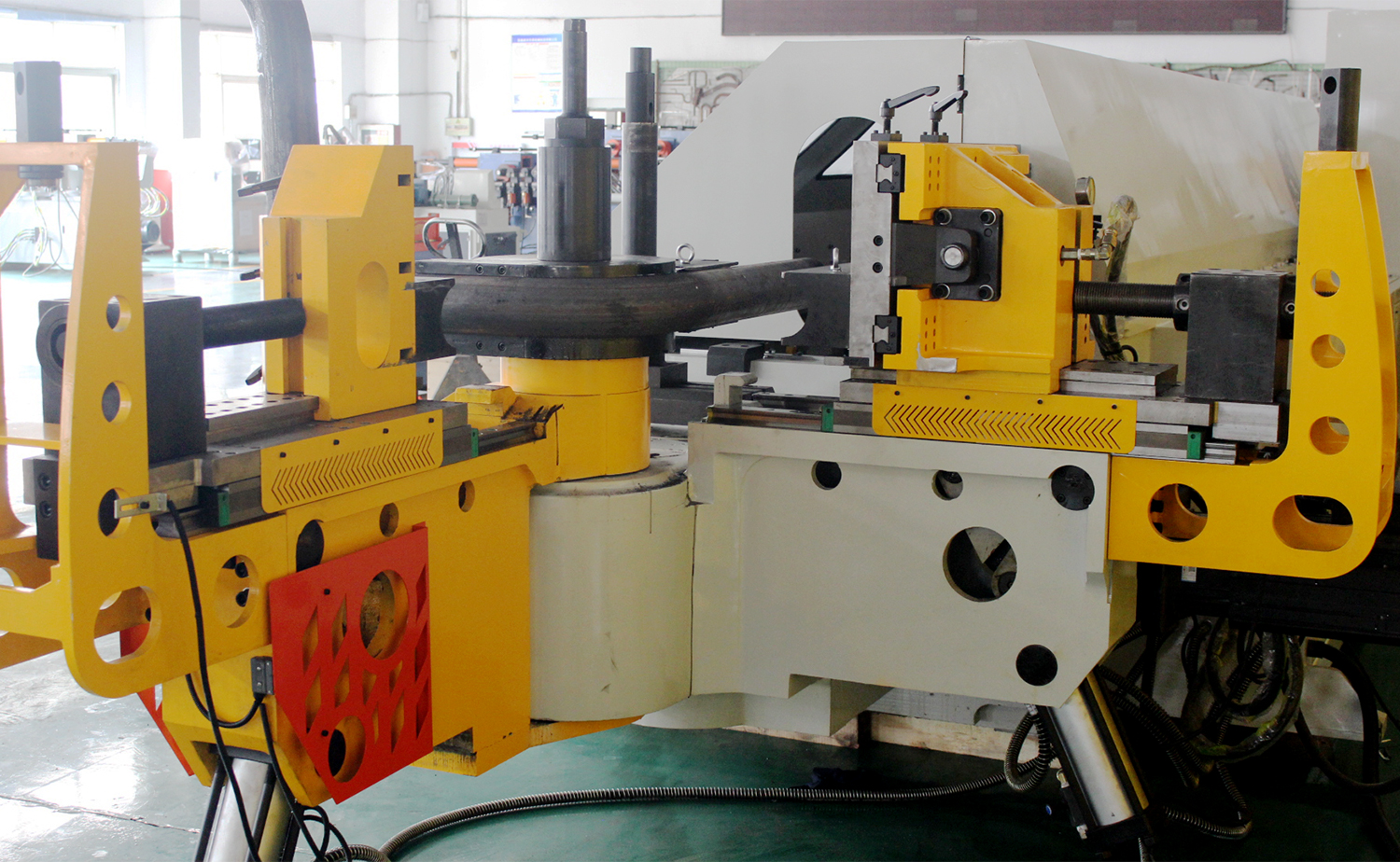

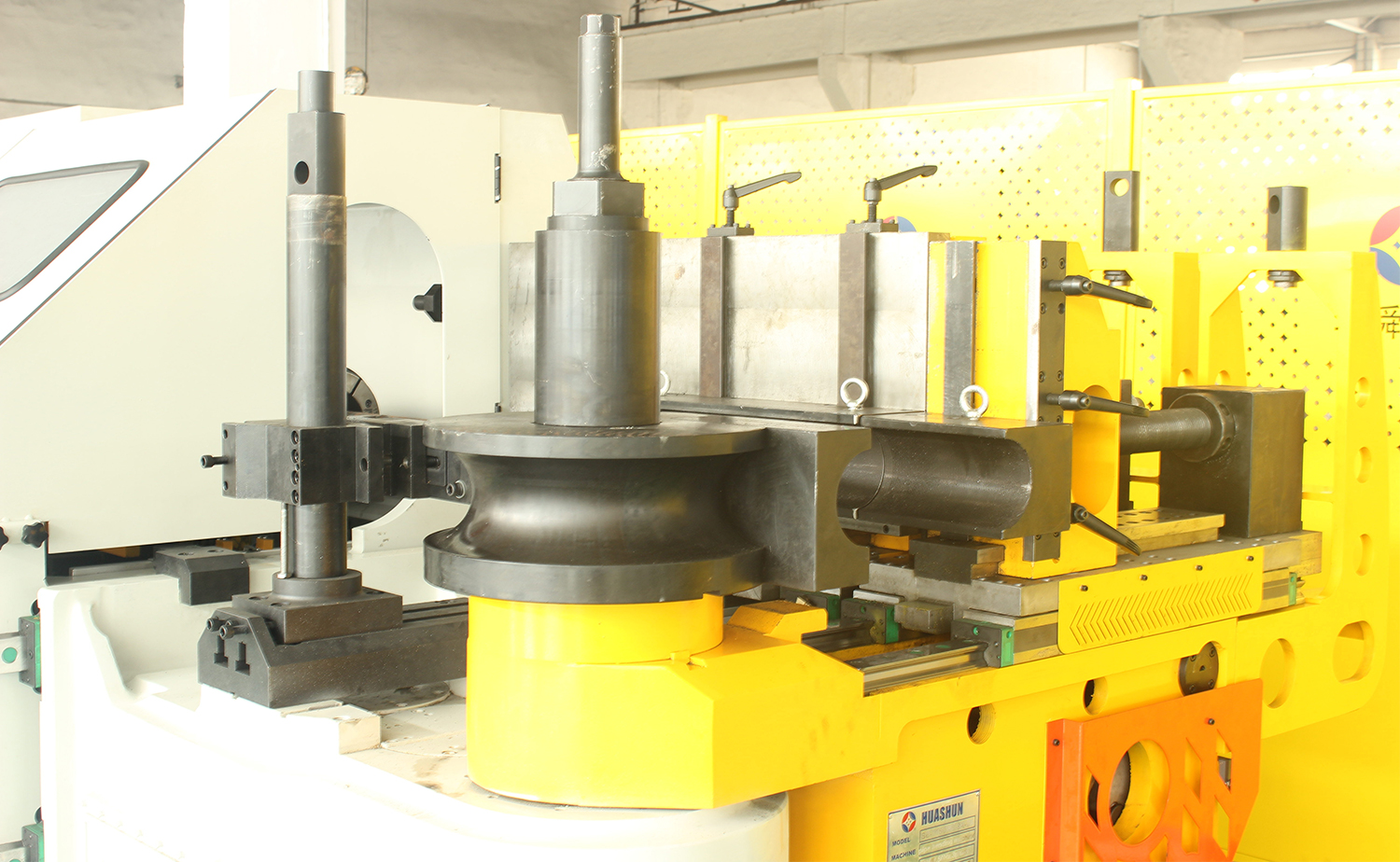

Станок предлагает два режима гибки: гидравлический трубогиб для общего применения и сервотрубогиб с ЧПУ для улучшенного управления и точности. Гидравлическая пресс-форма помогает поддерживать стабильное качество гибки на протяжении всего процесса.

Смазка и обслуживание

Система смазки оправки снижает трение и износ, обеспечивая плавную и эффективную работу. Централизованная система смазки смазывает все движущиеся компоненты, помогая машине работать бесперебойно дольше.

Контроль температуры и пользовательский интерфейс

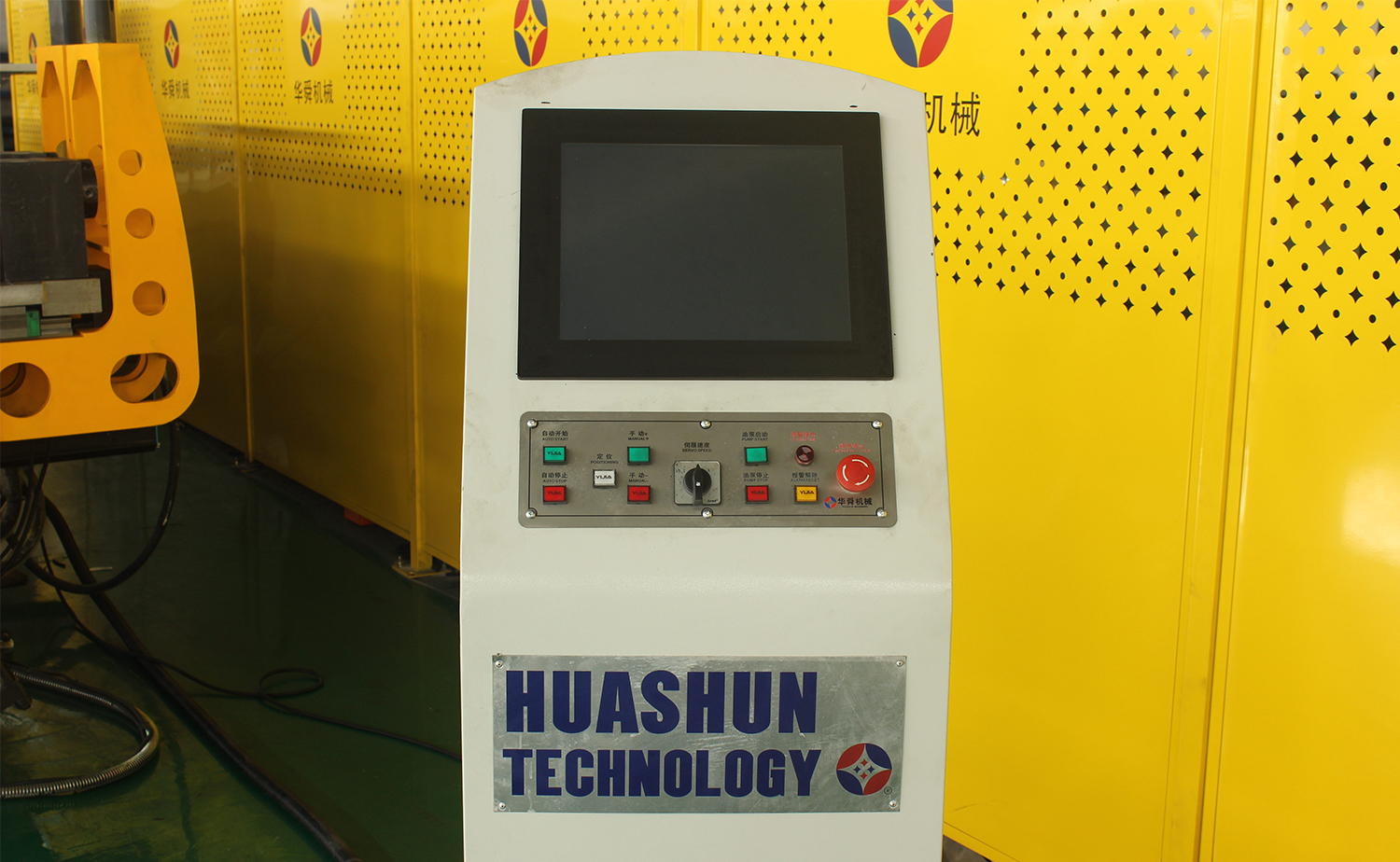

Оснащенный электрическим вентилятором охлаждения шкафа, SB-75CNC обеспечивает оптимальную производительность за счет поддержания постоянной температуры. Система ПЛК с сенсорным экраном обеспечивает интуитивно понятный интерфейс для легкого управления и мониторинга машины.

Таблица параметров

Основной технический параметр

Модель СБ-75ЧПУ СБ-89ЧПУ СБ-115ЧПУ SB-133CNC СБ-168ЧПУ
Мягкая сталь 75×4,0 т 89×6,0 т 115×8,0 т 133×12 т 168×14 т
Нержавеющая сталь 65×2,5 т 76×3,0 т 100×3,0 т 125×3,0 т 145×6,0 т
Макс. Прямоугольная труба 63×3,0 т 65×3,5 т 100×3,5 т 125×3,5 т 145×6,0 т
Макс. Радиус изгиба 350 мм 400 мм 450 мм 500 мм 800 мм
Макс. Угол изгиба 190° 190° 190° 190° 190°
Макс. Эффективная длина оправки 2800 мм 3000 мм 3500 мм 3500 мм 3000 мм
Точность изгиба ±0,1° ±0,1° ±0,1° ±0,15° ±0,15°
Скорость изгиба 90 мм/с 80 мм/с 50 мм/с 30 мм/с 15 мм/с
Точность кормления ±0,1° ±0,1° ±0,1° ±0,1° ±0,1°
Скорость подачи 950 мм/с 900 мм/с 800 мм/s 600 мм/с 350 мм/s
Точность вращения ±0,1° ±0,1° ±0,1° ±0,1° ±0,1°
Скорость вращения 165 мм/с 150 мм/с 120 мм/с 100 мм/с 100 мм/с
Макс. Радиус изгиба Difference 70 75 80 100 120

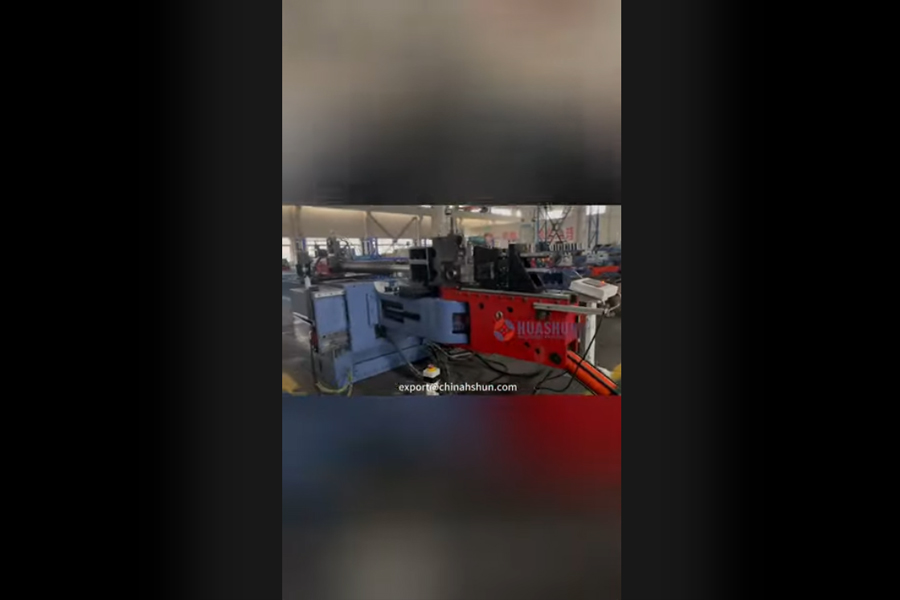

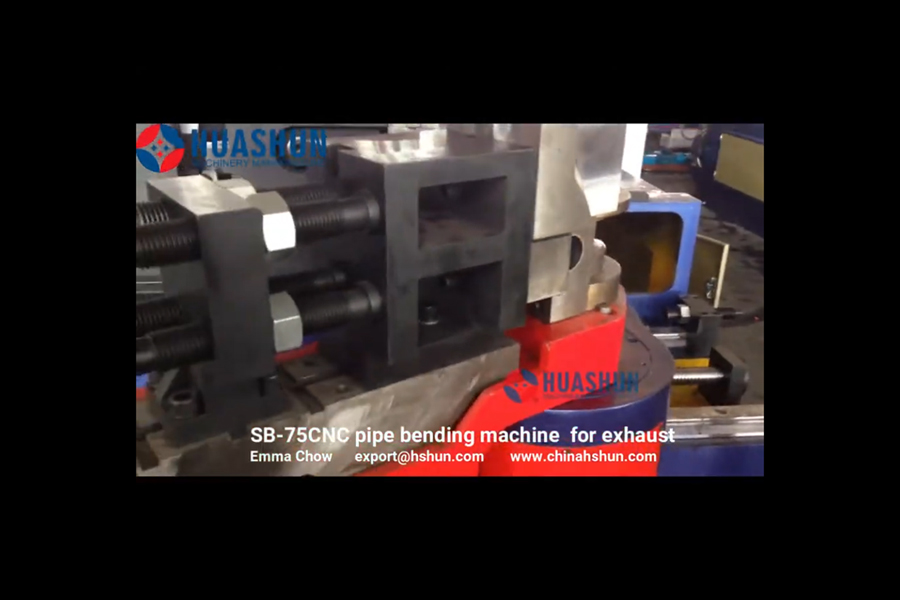

Видео
