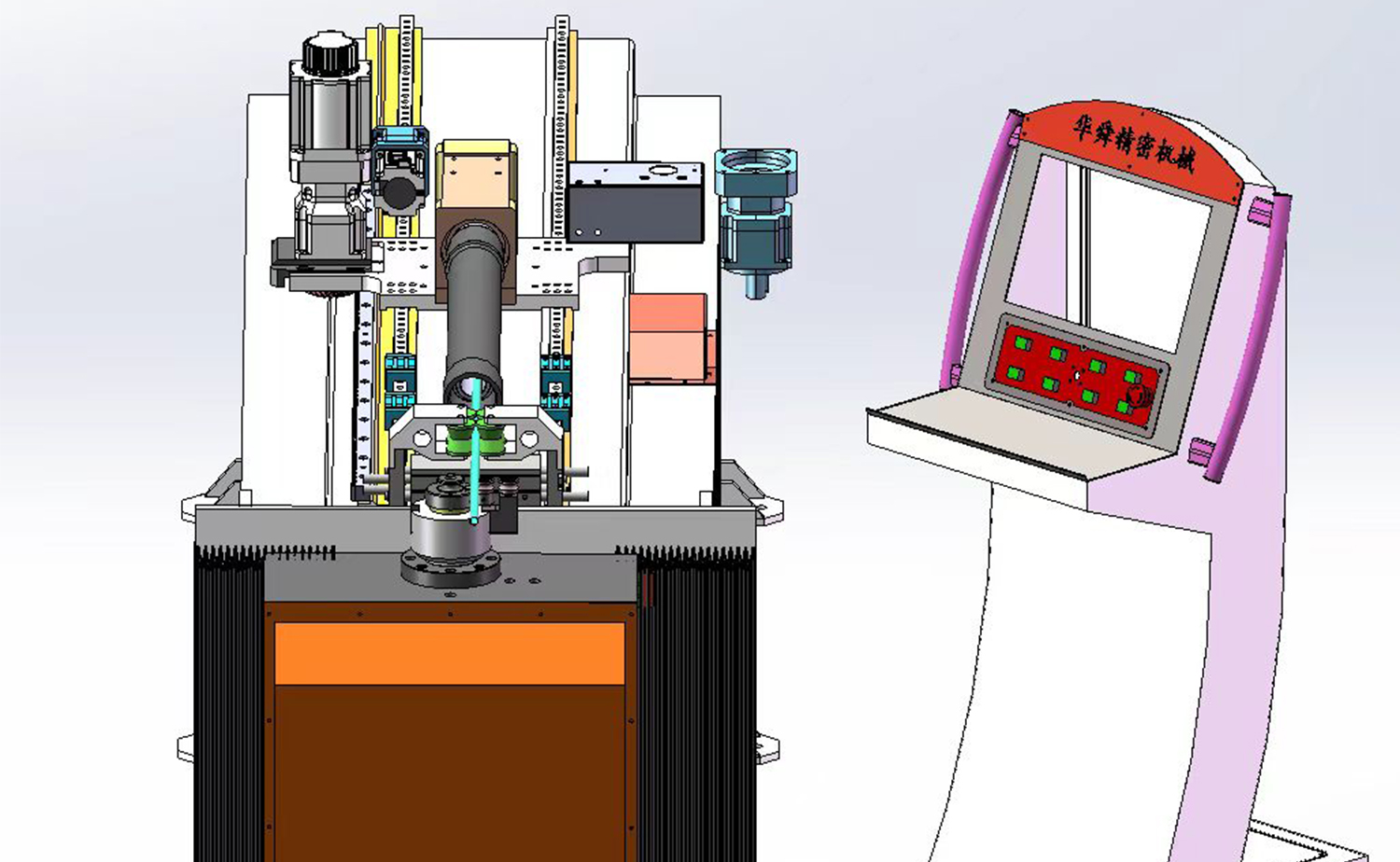

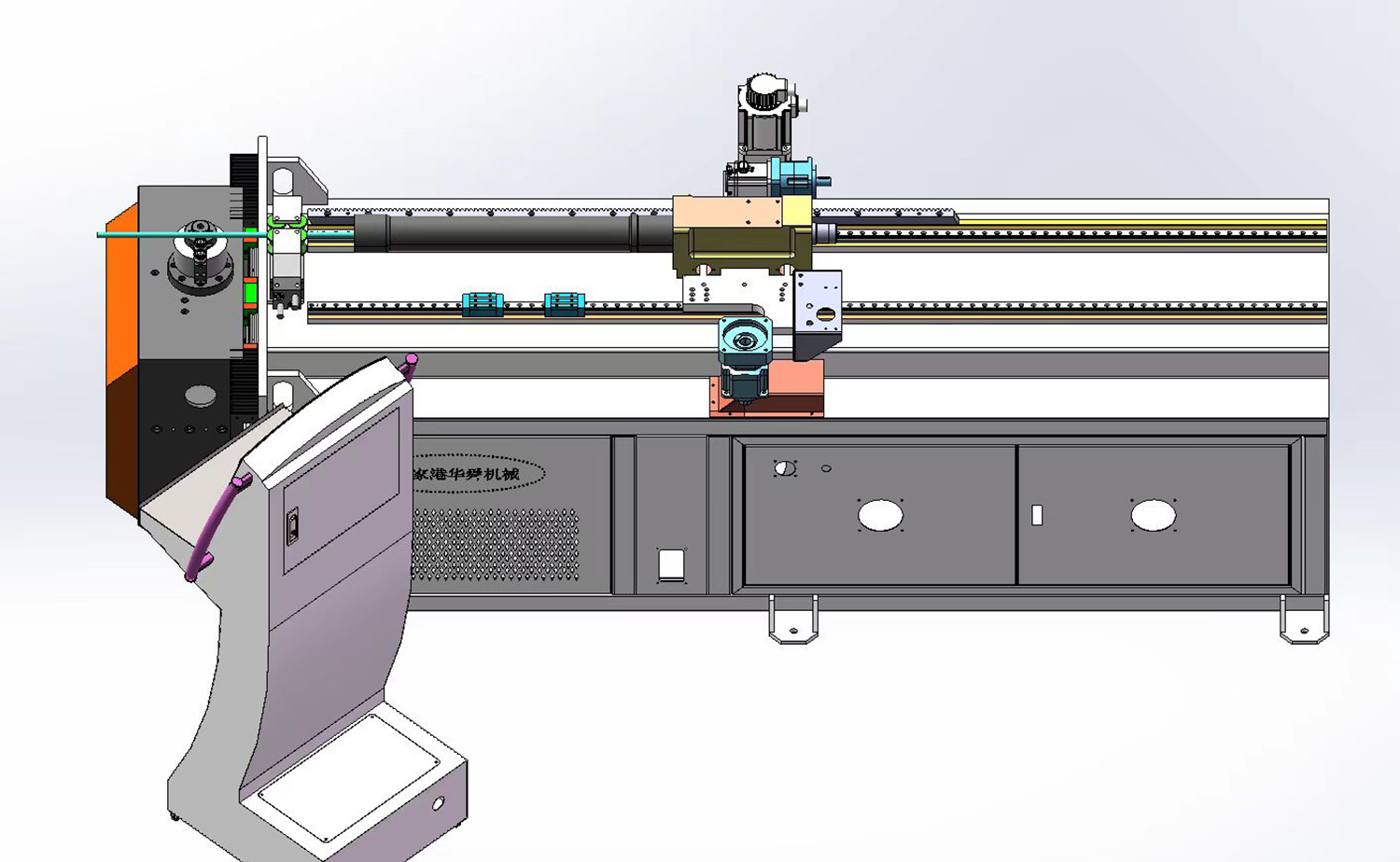

Стержнегибочный станок с сервоуправлением и дополнительной функцией 3D-моделирования

Назад

Особенности

Основные параметры

Видео

Отраслевые приложения

Свяжитесь с нами

Особенности

Эта машина специально разработана для гибки цельных прутков, а также может обрабатывать трубы с более толстыми стенками и большим радиусом (R). Он поддерживает как гибку вытяжкой, так и гибку толканием, что позволяет использовать несколько радиусов изгиба (R) с использованием одного набора штампов. Кроме того, для повышения универсальности доступна дополнительная функция резки.

Таблица параметров

Основной технический параметр

Имя Данные
Максимальная изгибающая способность Трубка из мягкой стали (R≥4D ） 25мм
Круглый стержень из мягкой стали Φ18мм
Нержавеющая сталь Φ15мм
Максимальный радиус изгиба Выгибание под давлением возможно (без ограничений)
Минимальный радиус изгиба Р15мм
Макс. Длина однократного кормления 2000
Может быть настроен в соответствии с требованиями заказчика
Максимальная степень изгиба 185°
Гибочный узел 32
Ось изгиба Скорость 120град/с
Точность ±0,1
Вращающаяся ось Скорость 360град/с
Точность ±0,05
Ось подачи Скорость 600мм/сек
Точность ±0,05mm
Размеры машины 3850×850×1150мм
Прибл. вес 1250кг

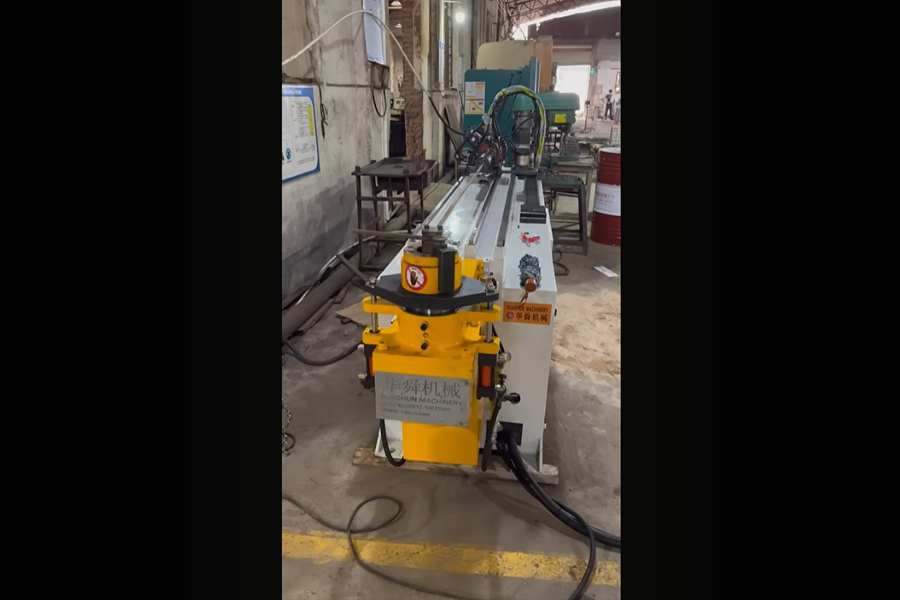

Видео
