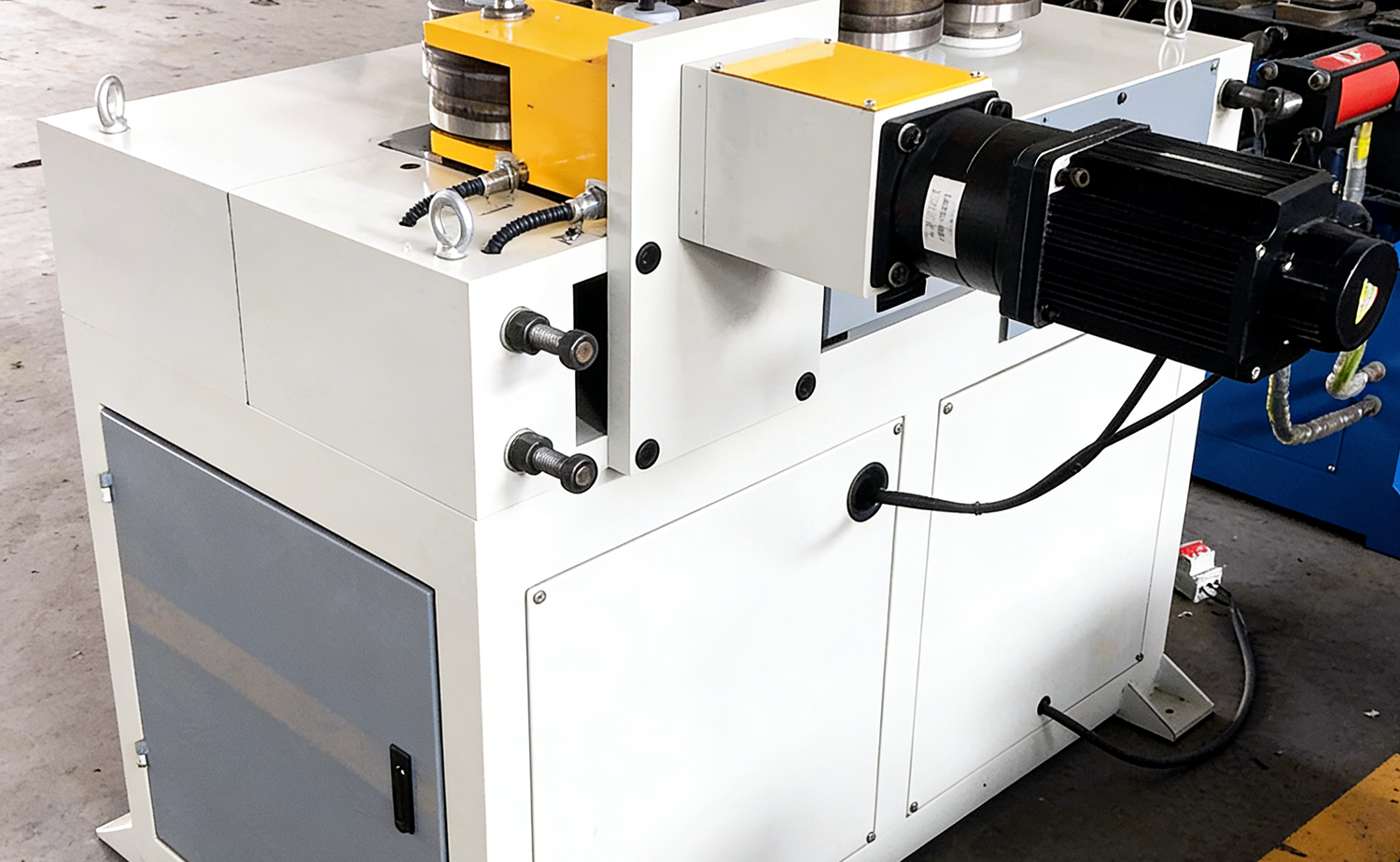

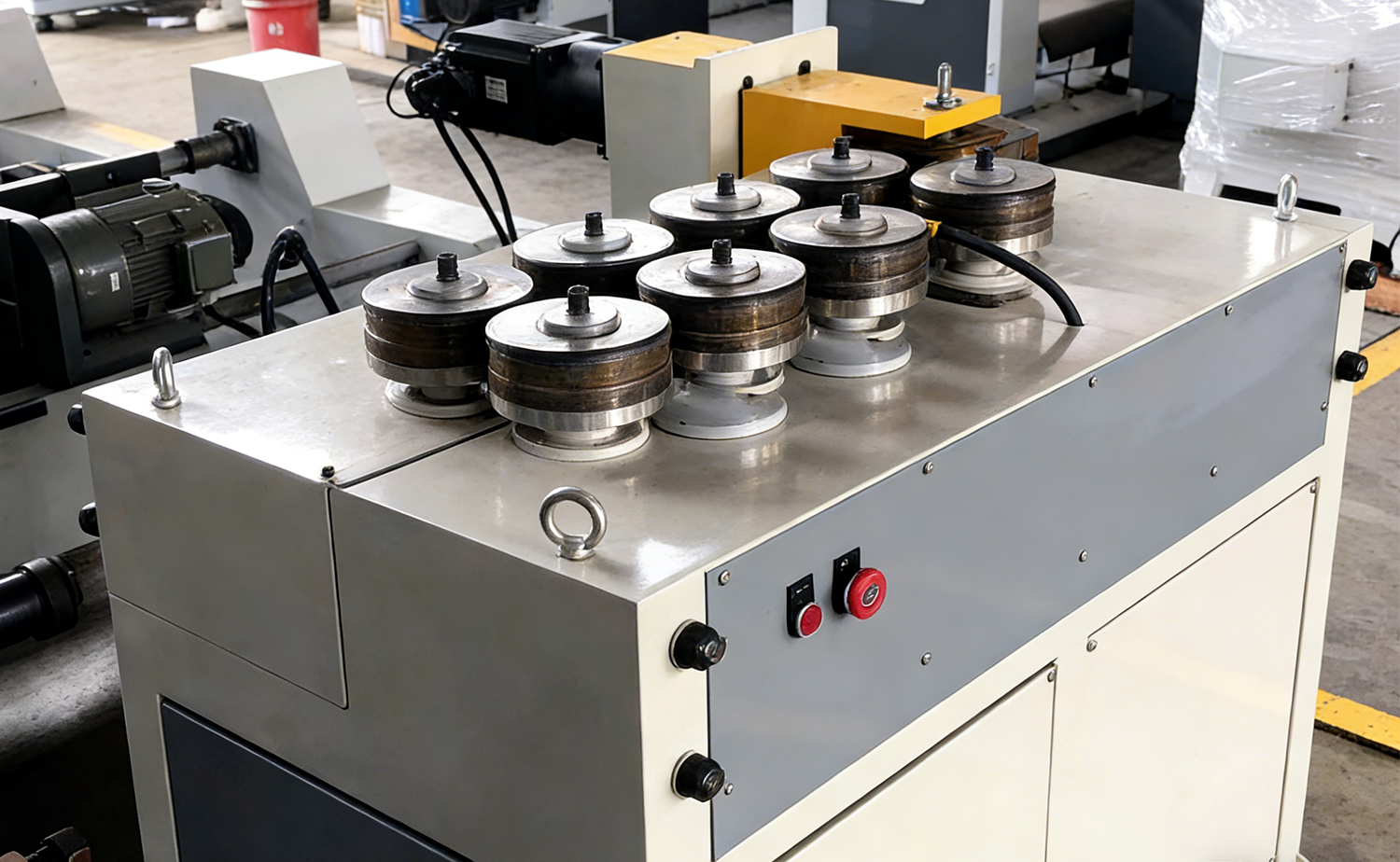

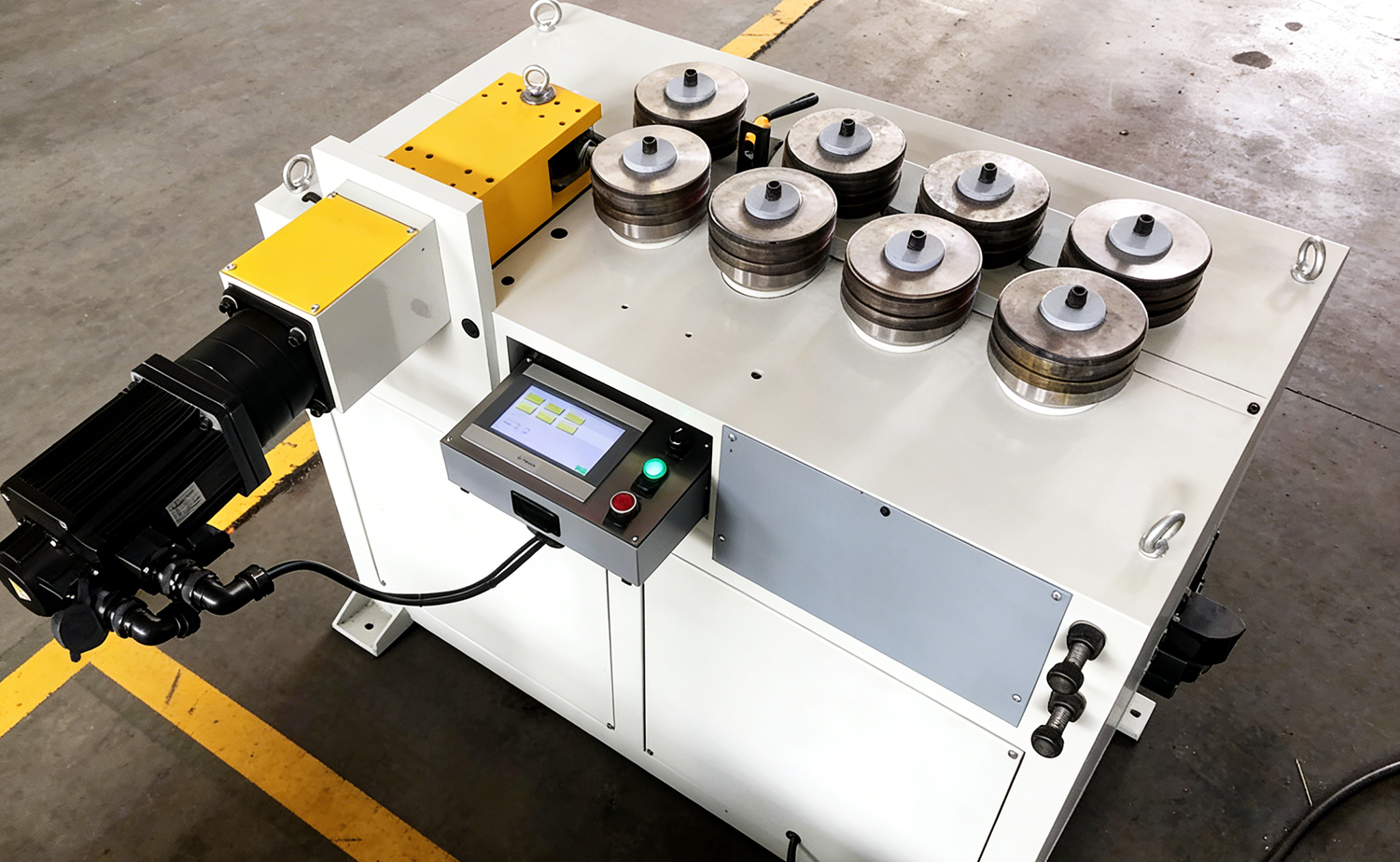

Высокоскоростной тонкостенный трубогибочный станок серии CNC GY40

Назад

Особенности

Основные параметры

Видео

Отраслевые приложения

Свяжитесь с нами

Особенности

1. Редуктор приводит в движение проволочный комплект, приводимый в движение роликом, с компактной конструкцией и высокой надежностью.
2. Колесный привод нелегко скользит, а тонкостенный материал также можно сгибать.
3. Серводвигатель управляет изменением диаметра для реализации нескольких различных изгибов
радиусы на одной трубе.
4. Ножной переключатель также имеет функцию аварийной остановки, которой легко управлять.
5. Машина сбалансирована в трансмиссии, нужно только установить параметры на
такой экран, и может получать круглую, дуговую или спиральную форму с различной кривизной.
6. Изменение формы паза формы позволяет обрабатывать различные металлические профили, такие как угловая сталь, плоская сталь, круглая сталь и другие специальные профили поперечного сечения.
7. Изгиб профилей большого радиуса позволяет избежать недостатков изготовления сверхбольших форм для гибки труб. Это необходимое дополнение, которое невозможно получить с помощью серии одноголовочных и двухголовочных трубогибочных машин.

Таблица параметров

Основной технический параметр

Имя HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Макс. Прокатная мощность (углеродистая сталь) Φ40×2,5 мм Φ60×2,0 мм Φ80x3мм Φ120x4мм
Макс. Прокатная способность (нержавеющая сталь) Φ40×1,3 мм Φ50×2,0 мм Φ80x2мм Φ110x3мм
Мин. радиус изгиба Р=4-7,5Д 80мм 4-7,5 раз наружный диаметр трубки Р=10Д
Макс. Радиус изгиба Никаких ограничений Никаких ограничений Никаких ограничений Никаких ограничений
Скорость качения 50-150 мм/с 50-150 мм/с 50-150 мм/с 8м/мин
Скорость вращения прокатной формы 30р/мин 36р/мин 20р/мин 15р/мин
Диаметр гибочной формы 136мм 200мм 280мм
Мощность серводвигателя изгиба 0,75 кВт 1 кВт 2 кВт 5 кВт (Мицубиси)
Преобразователь частоты питанияМощность двигателя 3кВт 4КВт 7,5 КВТ 15 кВт (китайский бренд)
Размер машины 900х600х1500мм 1000х800х1100мм 1500х1300х1200мм 2000х2000х1300мм
Вес машины 700 КГ 1000 КГ 1500 КГ 4000 КГ

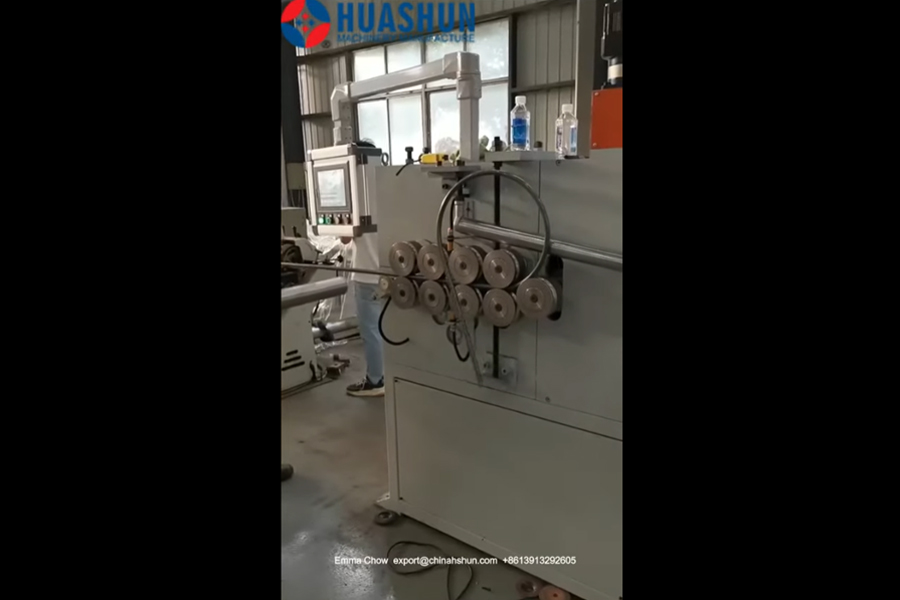

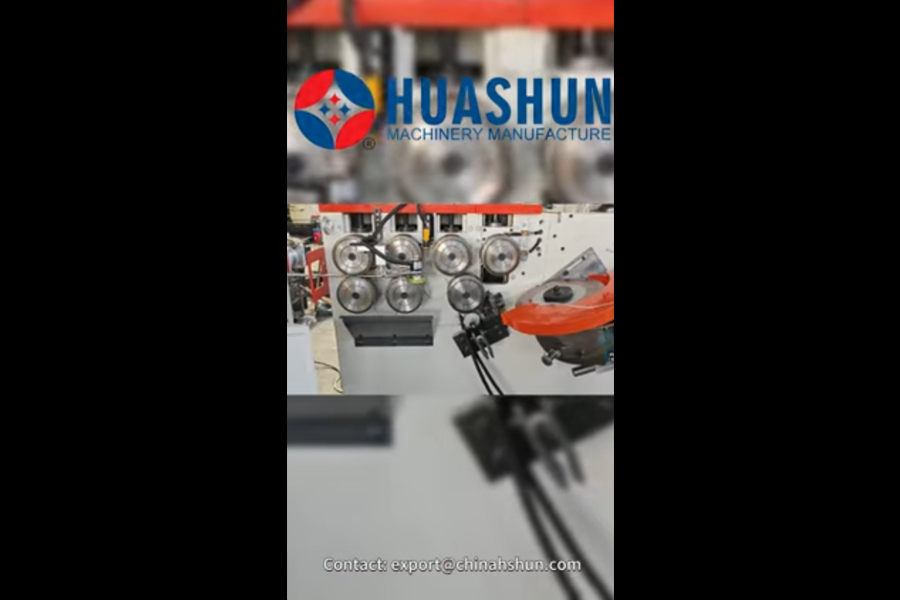

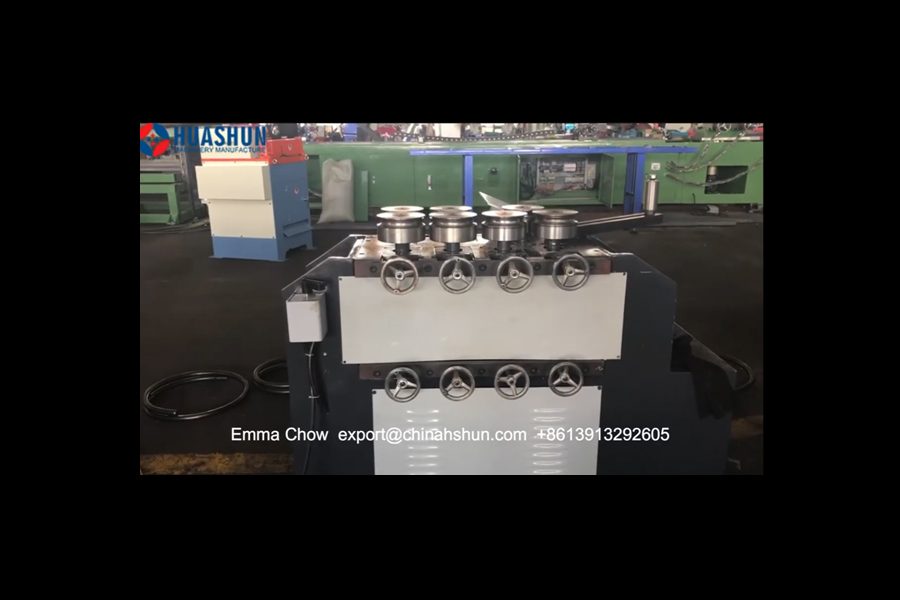

Видео
