SC-4-1000A Автоматическая машина для выпрямления труб без стружки

Назад

Особенности

Основные параметры

Видео

Отраслевые приложения

Свяжитесь с нами

Особенности

1.Конструкция зажимной матрицы, состоящая из трех частей, эффективно уменьшает деформацию трубки, обеспечивая чистую и гладкую поверхность реза для достижения оптимальных результатов.
2.Благодаря точной концентричности машина обеспечивает превосходное выравнивание, способствуя получению высококачественных сварных швов на последующих этапах обработки.
3.Система использует технологию бесстружечной резки, обеспечивает вращательную резку на 360° градусов и двухточечный зажим, обеспечивая эффективные и точные разрезы при минимизации отходов.

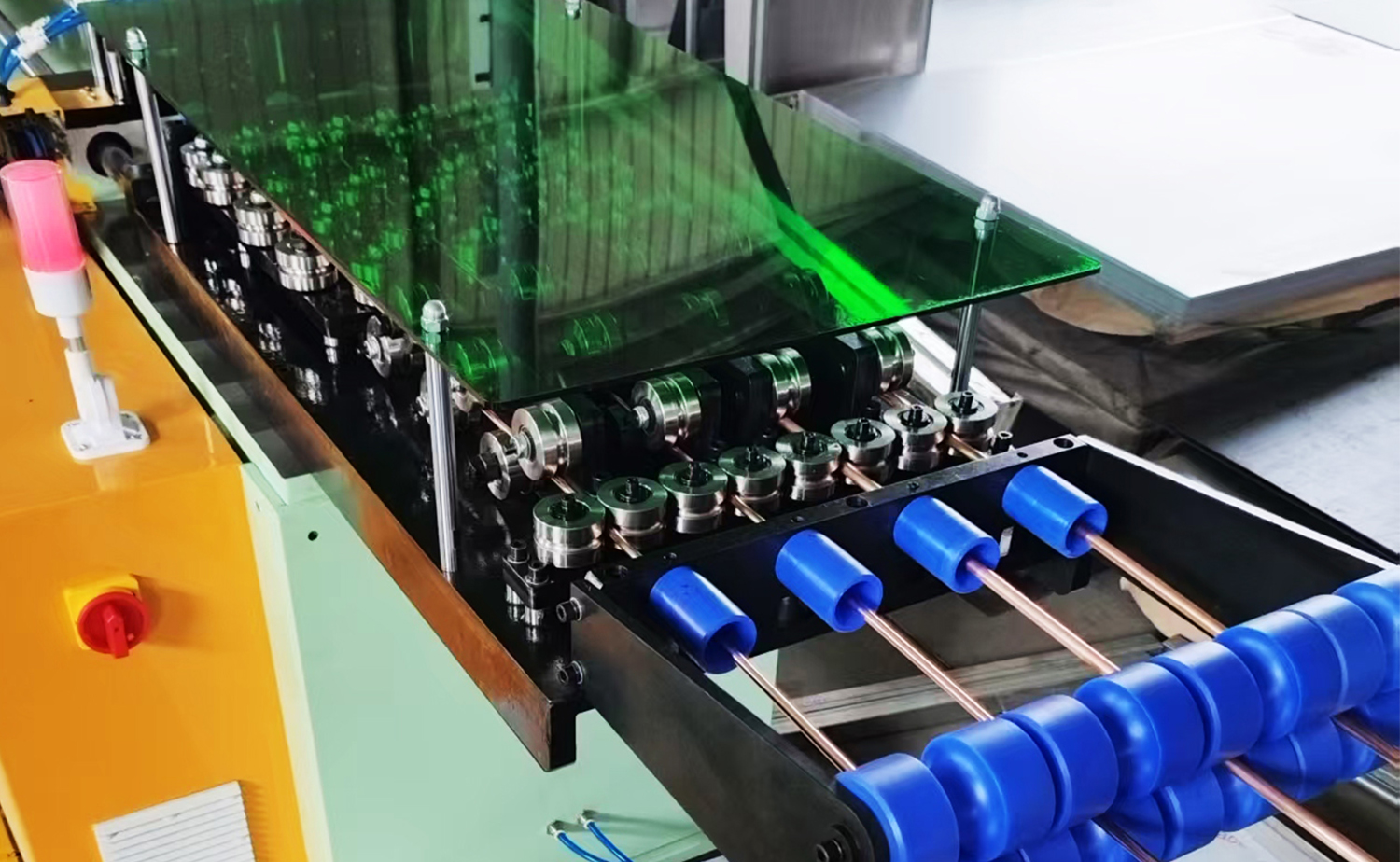

4.Нейлоновое выпрямляющее колесо в паре с резиновым ремнем U-образной формы аккуратно направляет трубку, предотвращая любые повреждения или царапины на поверхности во время работы.

Таблица параметров

Основной технический параметр

Элемент Параметр Замечание
Материал Тип Медная трубка TP2 (M/M2), мягкий алюминий 6063 или эквивалентные стандартные продукты
Внешний вид и толщина меди Внешний диаметр: ø16, ø18, ø22, ø28; Толщина стенки: 1-2 мм
Размеры и вес катушки Тип без обмотки (внешний диаметр деревянной катушки: 1070 мм, толщина: 300 мм); Внутреннее отверстие: 136 мм
Возможность обработки Количество сокращений за цикл 1 шт 1 1 1 1 макет
Длина резки Мин: ≥60 мм; Макс: 10 000 мм
Однократный инсульт кормления 1000мм (подача шарико-винтовой передачи серводвигателя)
Эффективность производства 6 разрезов/мин (L=1000 мм, трубка ø16 в качестве примера) зависит от диаметра и толщины
Точность обработки Допуск прямолинейности ≤3‰ (когда L < 1000 мм)
Допуск по длине -L < 100 мм: ±0,2 мм-
-100–600 мм: ±0,5 мм
-600–1800мм: 0–1мм
-1800–4200мм: 0–3мм
Плоскостность режущего конца ≤±0,5 мм (Д ≤ 1000 мм)
Состояние поверхности Никаких видимых царапин, натяжений или вмятин на медных/алюминиевых трубках
Окружающая среда Власть 4 кВт
Давление воздуха 0,5–0,7 МПа
Размеры - Основной блок: 3500(Д) × 950(Ш) × 1400(В) мм
- Стойка для сбора: 2000(Д) × 950(Ш) × 800(В) мм
След Всего: 13 500(Д) × 1250(Ш) × 1800(В) мм (рекомендуется) Стойка для рулонов 3 м,от стойки для рулонов до основного пространства машины 5 м,длина машины 3,5 м,стойка для сбора 2 м
Вес 2200КГ

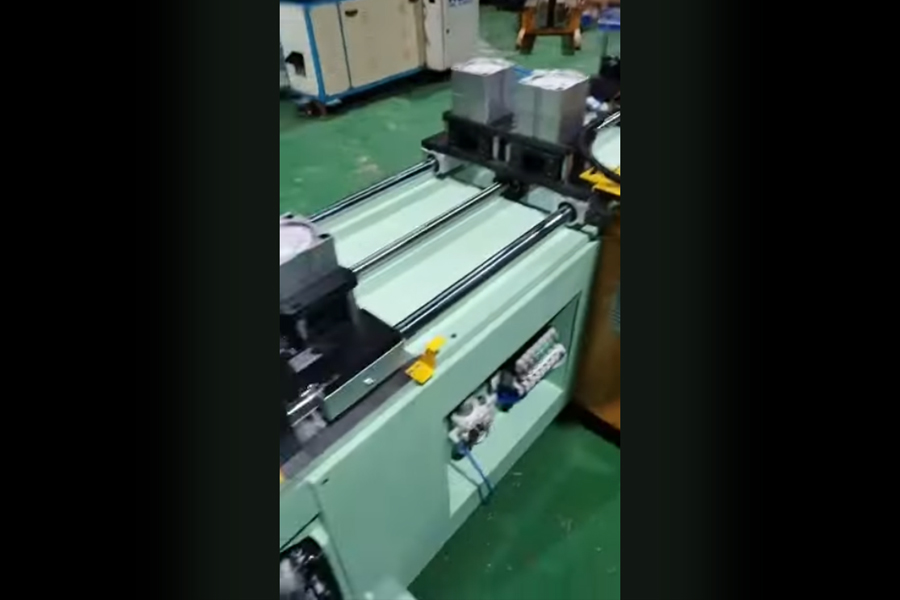

Видео
