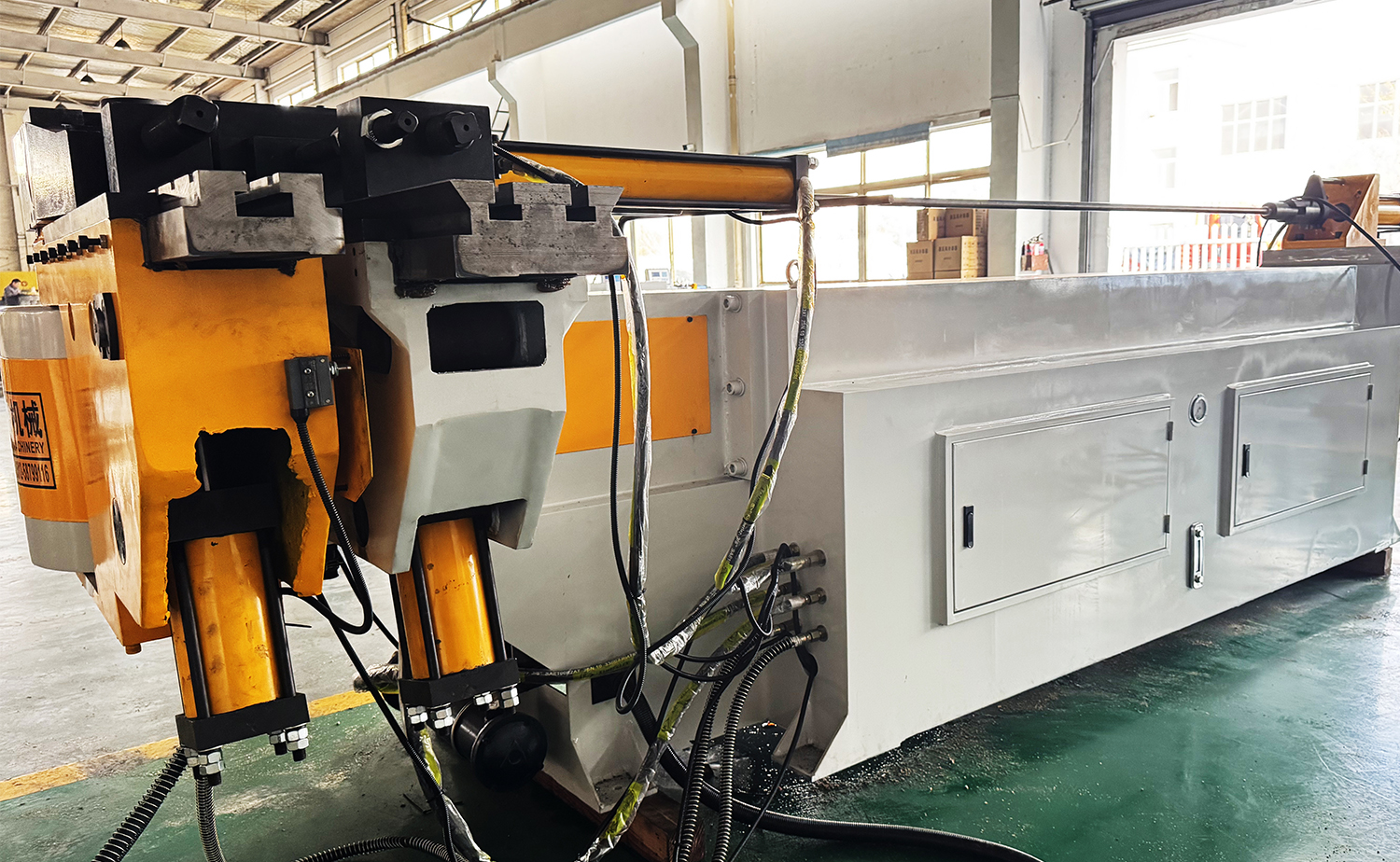

Гидравлический трубогибочный станок серии NC M с управлением оправкой

Назад

Особенности

Основные параметры

Видео

Отраслевые приложения

Свяжитесь с нами

Особенности

Пользовательский интерфейс

Человеческий интерфейс упрощает переключение между автоматическим и ручным режимами. Направление гибки — по часовой стрелке, гидравлический зажим осуществляется как на зажимной, так и на нажимной матрице, что обеспечивает надежное удержание материала.

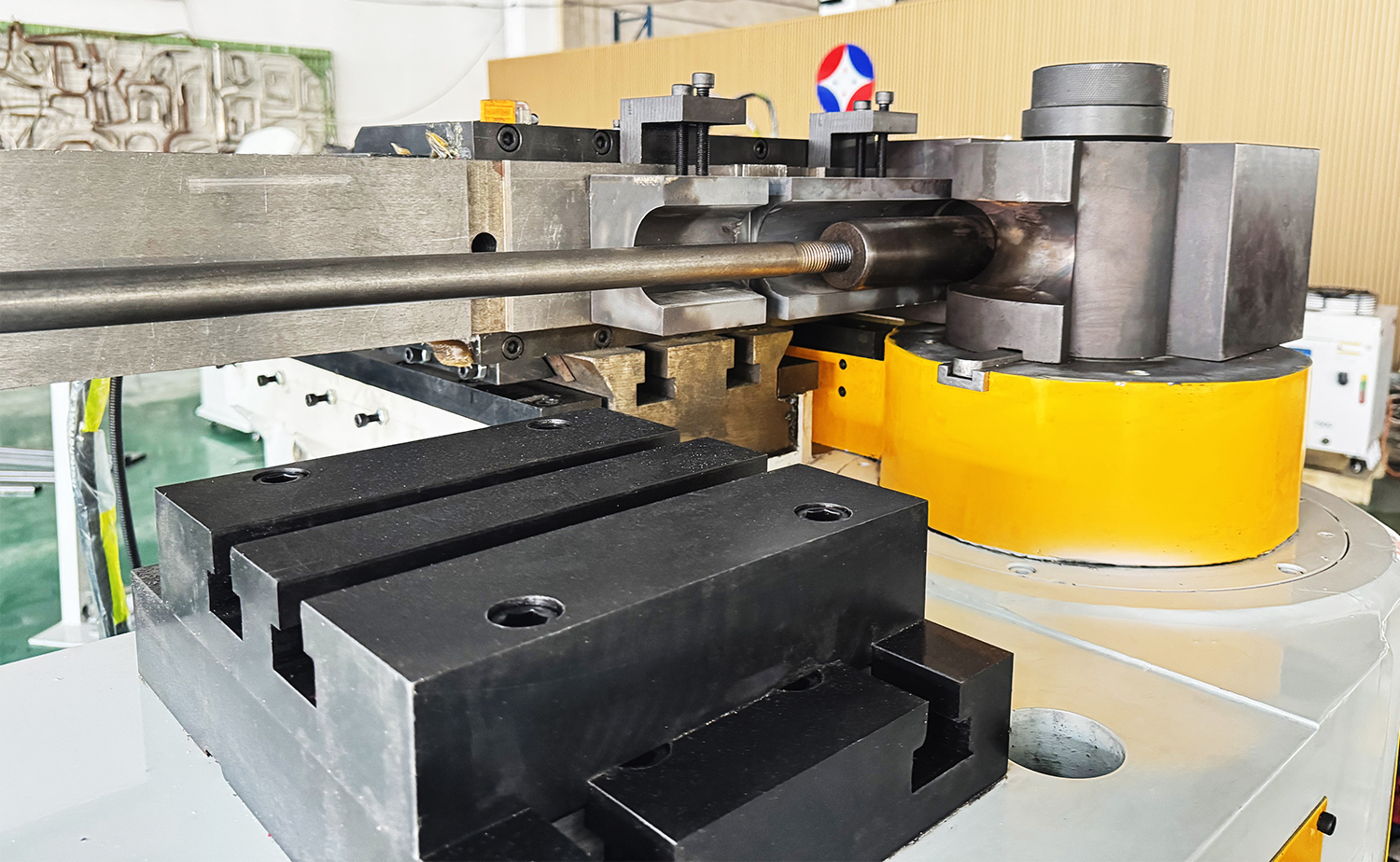

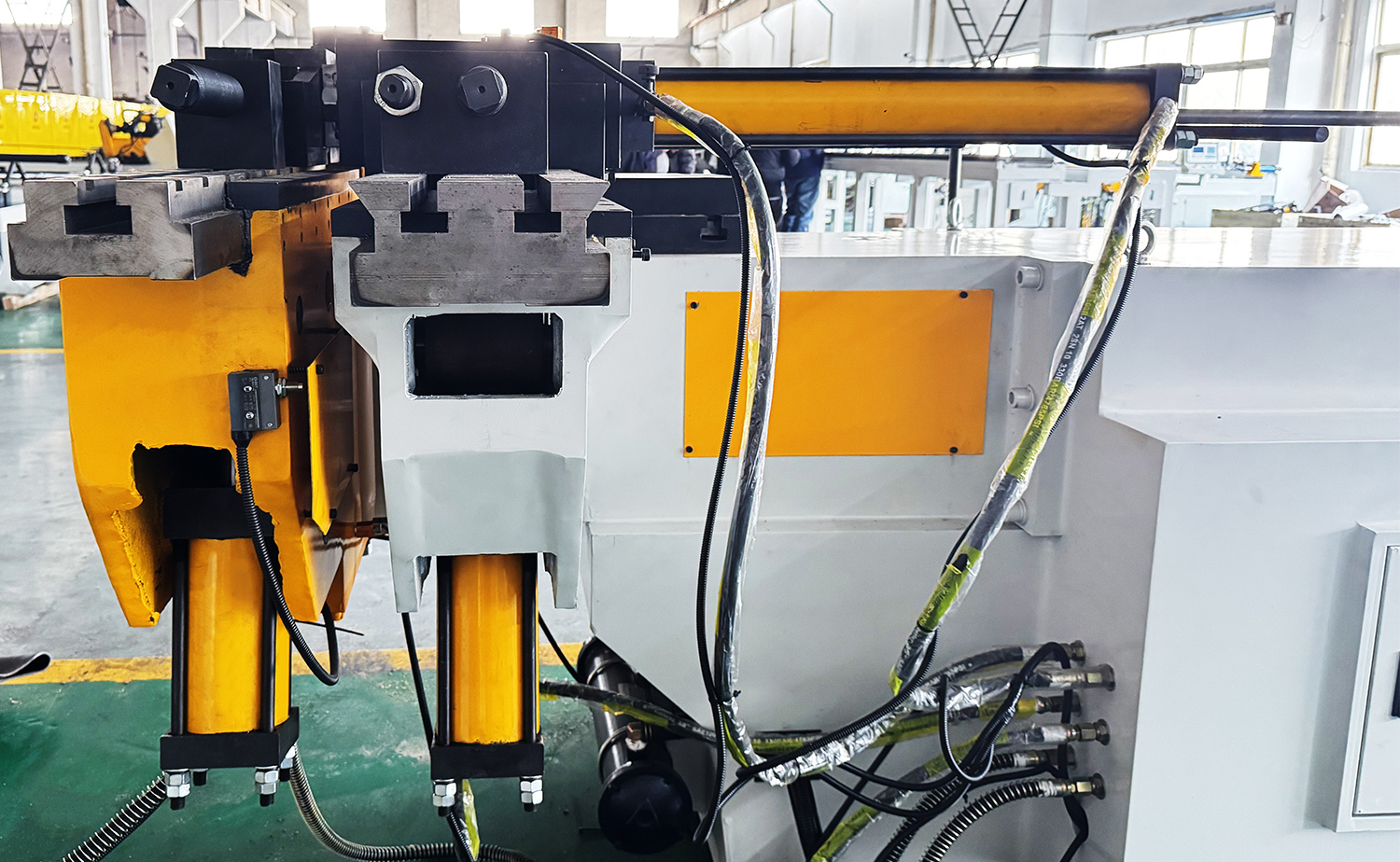

Механизм изгиба

Гидравлическая нажимная матрица прямого действия с регулируемым клапаном скорости обеспечивает плавную работу. Машина может хранить до 16 программ, каждая из которых способна выполнять 16 изгибов, и включает программируемую компенсацию пружинения для получения точных результатов.

Кормление и ротация

Ось гибки приводится в движение цилиндром, а подача и вращение выполняются вручную, что обеспечивает простоту управления и настройки для различных задач.

Обработка материалов

Повторяемые высококачественные изгибы могут быть достигнуты на стали, нержавеющей стали, алюминии, титане и латуни. Ножная педаль позволяет быстро начинать циклы изгиба.

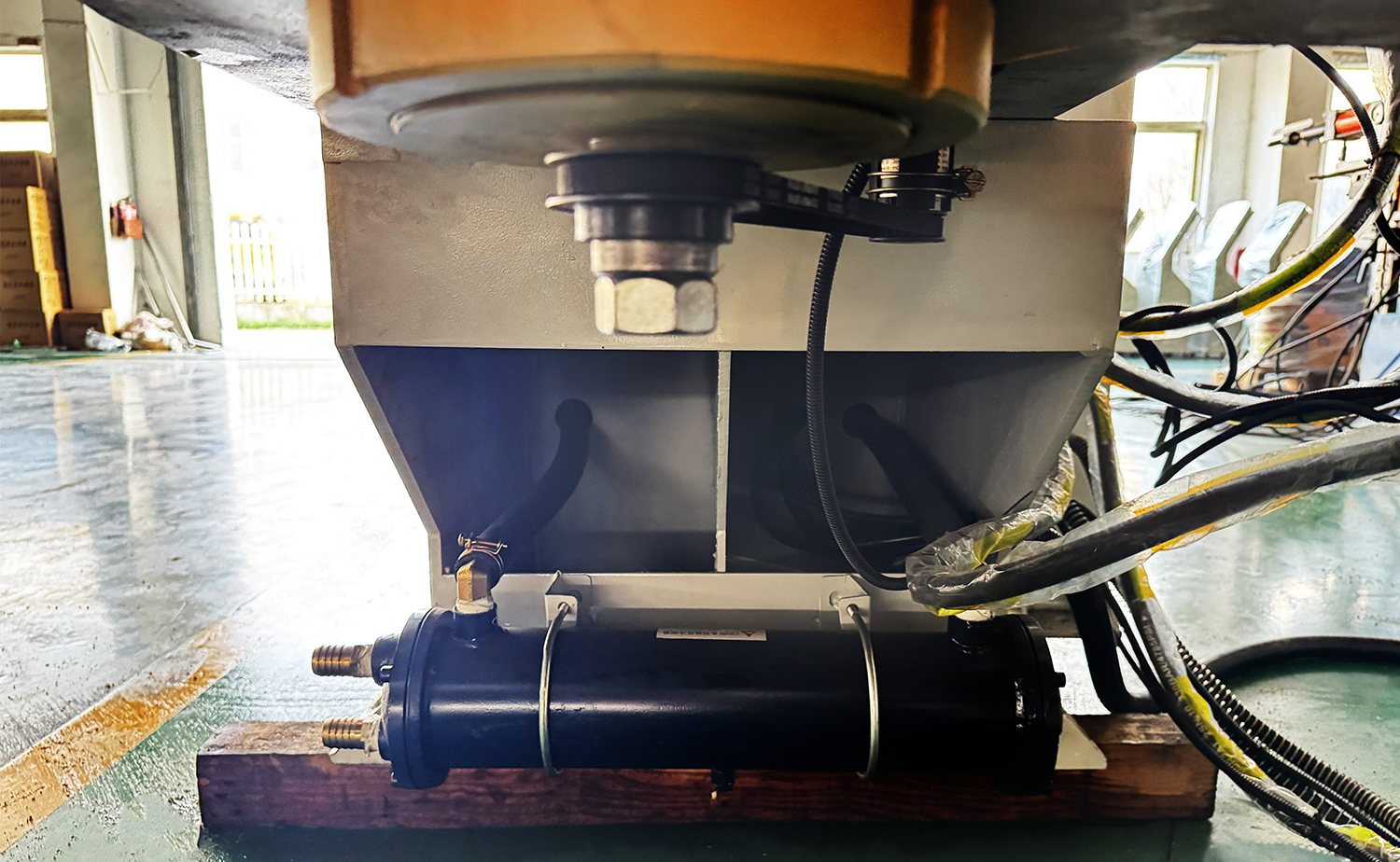

Аксессуары и питание

Включает водяное охлаждение, гибочный инструмент, кронштейн матрицы стеклоочистителя, стержень оправки и ящик для инструментов с отрегулированными инструментами. Доступны трехфазные электрические конфигурации: 220 В, 380 В или 415 В.

Таблица параметров

Основной технический параметр

Модель СБ-75НК СБ-89НК СБ-100НК СБ-115NC СБ-133НК СБ-168NC
Макс. OD трубы 75×4,0 мм 89×6,0 мм 100×6,0 мм 115×8,0 мм 133×10 мм 168×14 мм
Круглая трубка из нержавеющей стали 65×2,0 мм 75×2,0 мм 85×3,0 мм 100×3,0 мм 125×3,5 мм 145×6,0 мм
Квадратная трубка из мягкой стали 60×3,0 мм 75×3,0 мм 75×4,0 мм 85×4,0 мм 100×4,0 мм 120×6,0 мм
Макс. Путешествие Руководства 3500 мм 4000 мм 4000 мм 4200 мм 5600 мм 5700 мм
Макс. Радиус изгиба 350 мм 400 мм 420 мм 450 мм 500 мм 800 мм
Макс. Угол изгиба 190° 190° 190° 190° 190° 190°
Номера гибочных труб 16 шт 16 шт 16 шт 16 шт 16 шт 16 шт
Макс. Давление 14 МПа 14 МПа 16 МПа 16 МПа 16 МПа 18 МПа
Мощность двигателя 7,5 кВт 11 кВт 15 кВт 15 кВт 22 кВт 33 кВт
Размерность 4600×1300×1300 мм 5200×1300×1400 мм 5300×1400×1450 мм 5700×1800×1450 мм 7500×1900×1450 мм 8500×2200×1800 мм
Вес 2800 кг 3800 кг 4200 кг 5800 кг 7200 кг 14000 кг

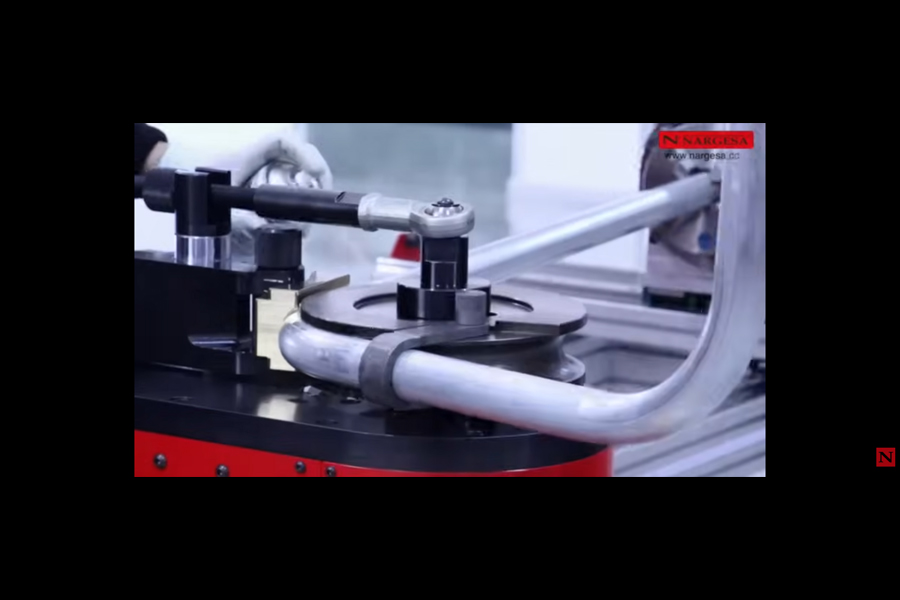

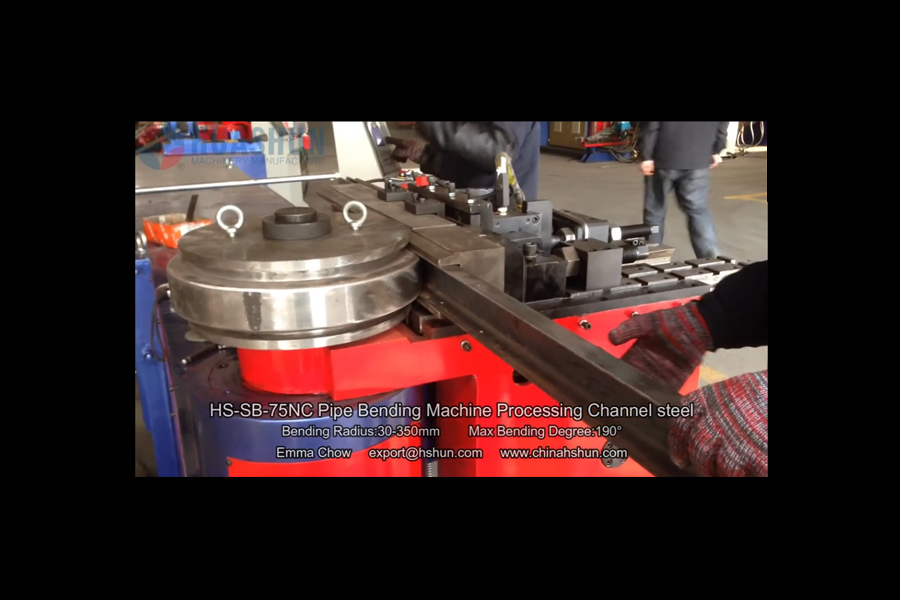

Видео
